Unterkonstruktion

Sie erhalten ein komplettes Kompendium zum Bau einer Holzterrasse. Angefangen von der Holzauswahl bis hin zur Endmontage. Nach dem Kauf können Sie die Anleitung sofort herunterladen. Hier ein Auszug aus dem Inhaltverzeichnis: Inhaltsverzeichnis 1    Allgemeiner Teil    31.1    Voraussetzungen    31.2    Holzarten    41.3    Alternativen zu Holz    61.4    Art der Terrassendielen    71.5    Konstruktiver Holzschutz    82    Aufbau Untergrund    92.1    Herstellen einer verfestigten Schotterfläche und Betonplatten als Unterbau    102.2    Herstellen von Punktfundamenten    133    Unterkonstruktion    153.1    Der Aufbau der Unterkonstruktion    153.2    Ermittlung der Abstände    163.3    Montage und Ausrichtung    163.3.1    Klassisch auf Pads    163.3.2    Mit modernen Terrassenlagern    194    Dielenmontage    214.1    Wichtiges zum Thema Holz und Schrauben    214.2    Montagemöglichkeiten der Dielen    224.2.1    Sichtbare Verschraubung    234.2.2    Unsichtbare Verschraubung    265    Werkzeugliste    295.1    Untergrund    295.2    Unterbau    295.3    Decklage    296    Anhang    316.1    Bildverzeichnis    31   Bitte verstehen Sie den Betrag als Schutzgebühr - wir können diese Anleitung nicht mehr kostenlos zur Verfügung stellen, da es Personen gab, die das Dokument mißbräuchlich weiter verwendet haben. Die Schutzgebühr für die Bauanleitung erhalten Sie ab einem Bestellwert von 100,- EUR in unserem Shop vergütet. Fragen Sie bei der neuen Bestellung einfach nach, wir erstatten dann umgehend.   Bitte beachten Sie, dass Sie mit dem Kauf ein beschränktes Nutzungsrecht an dem Dokument erhalten. Dies berechtigt Sie ausdrücklich nicht zur Vervielfältigung, Weitergabe oder Verteilung, gleich welcher Art. Mit der Bestellung erkennen Sie diese Vereinbarung als Zusatz zu den vereinbarten allgemeinen Geschäftsbedingungen an.

Unterkonstruktionsholz, gehobelt und 4-seitig gefast. Die Unterkonstruktion wird bewusst gehobelt geliefert, um Schmutz, Schimmelpilzen, Algen etc. möglichst wenig Angriffsfläche zu bieten. Das besondere an diesem Unterkonstruktionsholz: Die Breite von 90mm. Damit haben Sie ausreichend Platz um die verschiedensten Befestigungssysteme zu verwenden, auch wenn diese versetzt angebracht werden müssen! Weiterhin kann die Unterkonstruktion auch hochkant verwendet werden um größere Spannweiten zu erreichen. Damit haben Sie mit den beiden Maßen alle Möglichkeiten zum Aufbau einer professionellen Unterkonstruktion. Lieferbar in den Maßen 45 x 90 mm und 70 x 90 mm in Längen von 3-5 m, jeweils in 50cm Schritten. Lieferung erfolgt per Spedition Bitte beachten:\nDie berechneten Versandkosten können je nach Menge zu hoch berechnet werden. Bitte lassen Sie sich davon nicht abschrecken und sprechen Sie uns an. Wir berechnen Ihnen gerne die effektiven Kosten.

Die preiswerte und schlichte Alternative für den Aufbau einer dauerhaften Unterkonstruktion bei schwierigen Höhensituationen auf vorhandenen Flächen. Für alle die auf eine Aluminium-Unterkonstruktion nicht verzichten möchten, diese aber günstig herstellen wollen. Dieses Profil verzichtet auf jeglichen "Schnickschnack" bis auf einen Schraubkanal, der zum sicheren Verschrauben der Befestigungssysteme benötigt wird. Der Höheausgleich kann mit den Isopads und sogar mit den Standard-Terrassenlagern erfolgen. Auch die Endlosverlegung mit den Verbindern ist verschnittoptimiert möglich. Vorteile: Spannweite bis 700mm dauerhaft und resistent leichte Montage mit den vorgefertigten Montagesystemen Terrafix, Terraflex, Clipper usw. problemlos anreih- und verlängerbar mit Schraubkanal Alu natur   Bitte beachten:Bitte montieren Sie die Dielen nicht direkt (ohne Abstandshalter wie Terrafix, Terraflex oder Clipper) auf die Isostep-Profile. Hierdurch entstünde Staunässe, welche den Dielen auf Dauer schaden würde.

Die preiswerte Alternative für den Aufbau einer dauerhaften Unterkonstruktion! Für alle die auf eine Aluminium-Unterkonstruktion nicht verzichten möchten, diese aber günstig herstellen wollen. Kann sowohl mit den 20er Isopads verbaut werden, wie auch mit den Standard-Terrassenlagern. Sogar der Schraubkanal für sicheres Führen der Schraube bei der Montage des Deckbelages ist vorhanden und die Profile können mit den Verlängerungen endlos und verschnittoptimiert verlegt werden. Vorteile: Spannweite bis 700mm dauerhaft und resistent leichte Montage mit den vorgefertigten Montagesystemen Terrafix, Terraflex, Clipper usw. problemlos anreih- und verlängerbar mit Schraubkanal Alu natur   Bitte beachten:Bitte montieren Sie die Dielen nicht direkt (ohne Abstandshalter wie Terrafix, Terraflex oder Clipper) auf die Isostep-Profile. Hierdurch entstünde Staunässe, welche den Dielen auf Dauer schaden würde.

AUSLAUFEND! Nachfolger ab März: BREVIO Terrassenlager Kostengünstige Terrassenlager zum Aufbau von Unterkonstruktionen aus verschiedenen Materialien. Erhältlich in den Größen 40 - 70mm 70 - 130mm 130 - 250mm Mit diesen Terrassenlagern aus Hartkunststoff schaffen Sie es mühelos, Ihre Terrassenunterkonstruktion auszurichten und schnell aufzubauen. Durch einfaches Drehen am Einstellrad verändern Sie die Höhe stufenlos. Diese Lager bieten einen Höheneinstellbereich von 40 - 250mm und lassen sich fest an die Unterkonstruktion anschrauben. So ist es einfach möglich, die Unterkonstruktion zu nivellieren und auch das notwendige Gefälle einfach einzustellen und die gesamte Konstruktion auszurichten. Wir versprechen:Wer einmal damit eine Unterkonstruktion aufgebaut hat, wird nie wieder ohne diese Terrassenlager arbeiten wollen. Technische Daten: Hartkunststoff Polypropylen (größtenteils aus Recycling Material) Höhenverstellbereich 40-250mm Frostsicherheit bis -30°C Belastbarkeit ca. 600kg / Lager Made in Germany

Dieser Halter eignet sich hervorragend um an Aluminiumunterkonstruktionen eine Seitenverblendung mit Dielen anzubringen. Benutzen Sie diesen Halter um an die Aluunterkonstruktion (TWIXT, BIG, MEGA oder H) eine seitliche Verblendung aus Dielen anzubringen. Durch die zweiteilige Ausführung kann die Blende noch in Ihrem Abstand zum Dielenbelag eingestellt werden. Dabei können Sie die Blende entweder vor dem Dielenbelag anbringen oder Danach, indem der Blendenhalter durch die Dielenfuge verschraubt wird.

Kostengünstige Terrassenlager zum Aufbau von Unterkonstruktionen aus verschiedenen Materialien.Als konsequente Weiterentwicklung der beliebten Basdeck-Terrassenlagern haben diese Lager einige Verbesserungen zu bieten:Weitere Höhengrösse 27-42mm für Terrassen mit wenig AufbauhöheDie Bauteile (Ober- und Unterteil) sind auszugsfest miteinander verbunden Erhältlich in den Größen 27-42mm 40 - 70mm 70 - 130mm 130 - 250mm Als Variante für Dielen-Terrassen mit entsprechender Unterkonstruktion oder mit Fugenkreuz für Steinplatten Mit diesen Terrassenlagern aus Hartkunststoff schaffen Sie es mühelos, Ihre Terrassenunterkonstruktion auszurichten und schnell aufzubauen. Durch einfaches Drehen am Einstellrad verändern Sie die Höhe stufenlos. Diese Lager bieten einen Höheneinstellbereich von 27 - 250mm und lassen sich fest an die Unterkonstruktion anschrauben. So ist es einfach möglich, die Unterkonstruktion zu nivellieren und auch das notwendige Gefälle einfach einzustellen und die gesamte Konstruktion auszurichten. Wir versprechen:Wer einmal damit eine Unterkonstruktion aufgebaut hat, wird nie wieder ohne diese Terrassenlager arbeiten wollen. Technische Daten: Hartkunststoff Polypropylen (größtenteils aus Recycling Material) Höhenverstellbereich 40-250mm Frostsicherheit bis -30°C Made in Germany

Mit diesem Drainageprofil erfolgt der optimale Anscvhluss von Terrassen an Bauwerken. Ein wirksamer Regen- und Spritzschutz wird formschön mit der notwendigen Be- und Hinterlüftung kombiniert. Die Profile sind in verschiedenen Höhe und Längen lieferbar und können durch leichte Bearbeitbarkeit an bauliche Voraussetzungen angepasst werden. So sind Fallrohrausschnitte, Fensterausschnitte etc. kein Problem. Die Profile können endlos angereiht werden und auch stabil über Eck geführt werden. Hierzu stehen passende Verbinder zur Verfügung. Durch weitere Distanzplättchen können die Profile an alle Terrassenbeläge angepasst werden und sind gleichemaßen für Stein- und Holz-/WPC-Terrassen geeignet. Die Profile können auf alle Unterkonstruktionen montiert werden.

Eckverbinder für das Drainage- und Belüftungsprofil. Damit kann das Drainageprofil stabil um z.B. eine Hausecke geführt werden. Die Montage kann mit stumpfer Ecke oder auch mit45° Gehrung erfolgen.

Mit den Isostep Schienen aus Aluminium bauen Sie eine Unterkonstruktion, die ein Leben lang hält. Sie ist extrem stabil, unverrottbar leicht zu montieren und mit den Verbindern endlos zu verlegen. An der Unterseite ist bereits die Aussparung für Isopats (20mm) vorgesehen.Noch besser montieren Sie die Isostep BIG auf den Terrassenlager CLIP. Die Gesamt-Aufbauhöhe beträgt 57mm bei Unterlegung mit Isopat 20mm (nicht im Lieferumfang enthalten). Mit einer Spannweite von 1100mm von Auflager zu Auflager ist eine hervorragende statische Belastbarkeit gegeben und die Terrassenlässt sich schnell aufbauen. Lassen auch Sie sich von der einfachen Verlegung, der Robustheit und Dauerhaftigkeit überzeugen. Mit der Isostep BIG überbrücken Sie mühelos mehr als 1m Spannweite - das spart Zeit bei der Erstellung der Unterkonstruktion. Maße: 64 x 45 x 1900mm und 4000 mm Bitte beachten: Bitte montieren Sie die Dielen nicht direkt (ohne Abstandshalter wie Terrafix, Terraflex oder Clipper) auf die Isostep-Profile. Hierdurch entstünde Staunässe, welche den Dielen auf Dauer schaden würde. Wichtiger Hinweis zu den Versandkosten:Die Versandkosten werden im Shop anhand der bestellten Stück berechnet. Dies führt im Einzelfall zu zu hohen Speditionskosten! Sprechen Sie uns bitte an, damit wir Ihnen die effektiven Kosten für die benötigte Stückzahl nennen können.

Dieses neue Aluminium-Unterkonstruktionsprofil ist ein Problemlöser bei geringen Aufbauhöhen. In Kombination mit dem neuen Isopad 11mm oder dem Micro-Lager sind aufbauhöhen von 23mm bzw. 32mm möglich. Das Ganze bei statischer Belastbarkeit und Abständen von Auflager zu Auflager von nahezu 50cm. Dieses neue Profil hat dabei nahezu alle Eigenschaften der "Großen"-Profile: dauerhaft und resistent Schraubkanal mit 3mm Materialstärke endlos verlängerbar kompatibel mit anderen CLIP-Isostep-Profilen verbindbar mit anderen Isostep-Schienen (SMART, BIG und TWIXT) schwarz eleoxiert, nahezu un sichtbar unter einer Terrasse statisch belastbar - Abstand von Auflager zu Auflager bis zu 45cm   Bitte beachten:Bitte montieren Sie die Dielen nicht direkt (ohne Abstandshalter wie Terrafix, Terraflex oder Clipper) auf die Isostep-Profile. Hierdurch entstünde Staunässe, welche den Dielen auf Dauer schaden würde.

Vereinigt alle Vorteile der Isostep-Reihe zum günstigen Preis. Kann sowohl mit den 20er Isopats verbaut werden, wie auch mit den Terrassenlager Clip, da auch diese Profile Rastnasen an der Seite haben Vorteile: Spannweite bis 750mm dauerhaft und resistent leichte Montage mit den vorgefertigten Montagesystemen Terrafix, Terraflex, Clipper usw. problemlos anreih- und verlängerbar mit Schraubkanal Alu natur   Bitte beachten:Bitte montieren Sie die Dielen nicht direkt (ohne Abstandshalter wie Terrafix, Terraflex oder Clipper) auf die Isostep-Profile. Hierdurch entstünde Staunässe, welche den Dielen auf Dauer schaden würde.

Mit dieser Unterkonstruktion können Sie Brücken bauen! Mit den Isostep Schienen aus Aluminium bauen Sie eine Unterkonstruktion, die ein Leben lang hält. Sie ist extrem stabil, unverrottbar leicht zu montieren und mit den neuen Verbindern endlos zu verlegen. An der Unterseite ist bereits die Aussparung für Isopats (20mm) vorgesehen.Sie können diese aber auch ohne Probleme auf unseren Terrassenlagern befestigen. Unterlegung durch IsoPats oder Spannweite auf Terrassenlagern Abstand von max. 300cm (Mitte – Mitte). Lassen auch Sie sich von der einfachen Verlegung, der Robustheit und Dauerhaftigkeit überzeugen. Mit der Isostep MEGA überbrücken Sie mühelos mehr als 3m Spannweite - das spart Zeit bei der Erstellung der Unterkonstruktion. Maße: 64 x 95 x 4000 mm Bitte beachten: Bitte montieren Sie die Dielen nicht direkt (ohne Abstandshalter wie Terrafix, Terraflex oder Clipper) auf die Isostep-Profile. Hierdurch entstünde Staunässe, welche den Dielen auf Dauer schaden würde. Wichtiger Hinweis zu den Versandkosten:Die Versandkosten werden im Shop anhand der bestellten Stück berechnet. Dies führt im Einzelfall zu zu hohen Speditionskosten! Sprechen Sie uns bitte an, damit wir Ihnen die effektiven Kosten für die benötigte Stückzahl nennen können.

Längsverbinder für das Drainage- und Belüftungsprofil. Damit können die Drainageprofile endlos und stabil miteinander verbunden werden.

Montageklammer für die Montage des Drainageprofiles auf allen Unterkonstruktionen. Durch Unterlegen von weiteren Distanzplättchen kann die Höhe des Profiles variabel eingestellt werden.

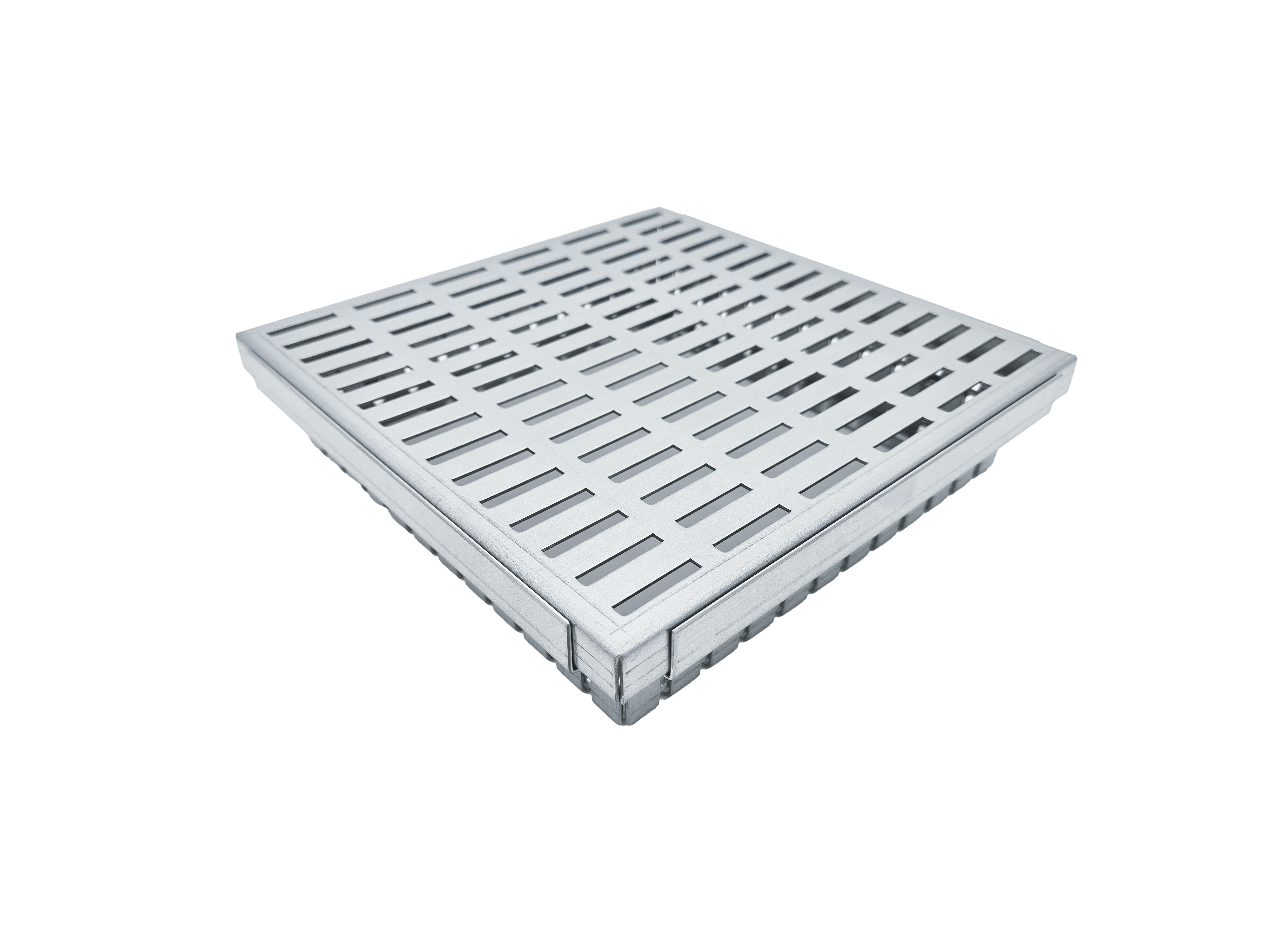

Darauf haben alle lange gewartet:Endlich innerhalb der Terrasse verschiedene Revisionsaussparungen realisieren. Ob Zugang zu Elektroverteilern, Wasseranschlüssen, Lichtschächten, Lüftungsöffnungen uvm.Jetzt können Öffnungen in der Terrasse professionell und schnell hergestellt werden.Das System ist höhenverstellbar (15mm) und damit auf verschiedenen Dielen-/Plattenstärken anpassbar. Optimal kompatibel zu den Alu-UK-Schienen Isostep. Weitere Flexibilität ist ebenfalls möglich - sprechen Sie uns an!Technische Daten: Feuerverzinkter Stahl, Stärke 1,5 mm54 - 69 mm HöhenverstellungBelastungsklasse A15 (begehbar)

Günstiger Randabschluss einer Terrasse in verschiedenen Längen und Höhen   Der Randabschluss einer Terrasse wird leider oft vernachlässigt und rückt in den Fokus, wenn die Terrasse fertiggstellt ist. Mit dieser einfachen Seitenverblendung kann von Anfang an ein Randabschluss eingeplant und ausgeführt werden.

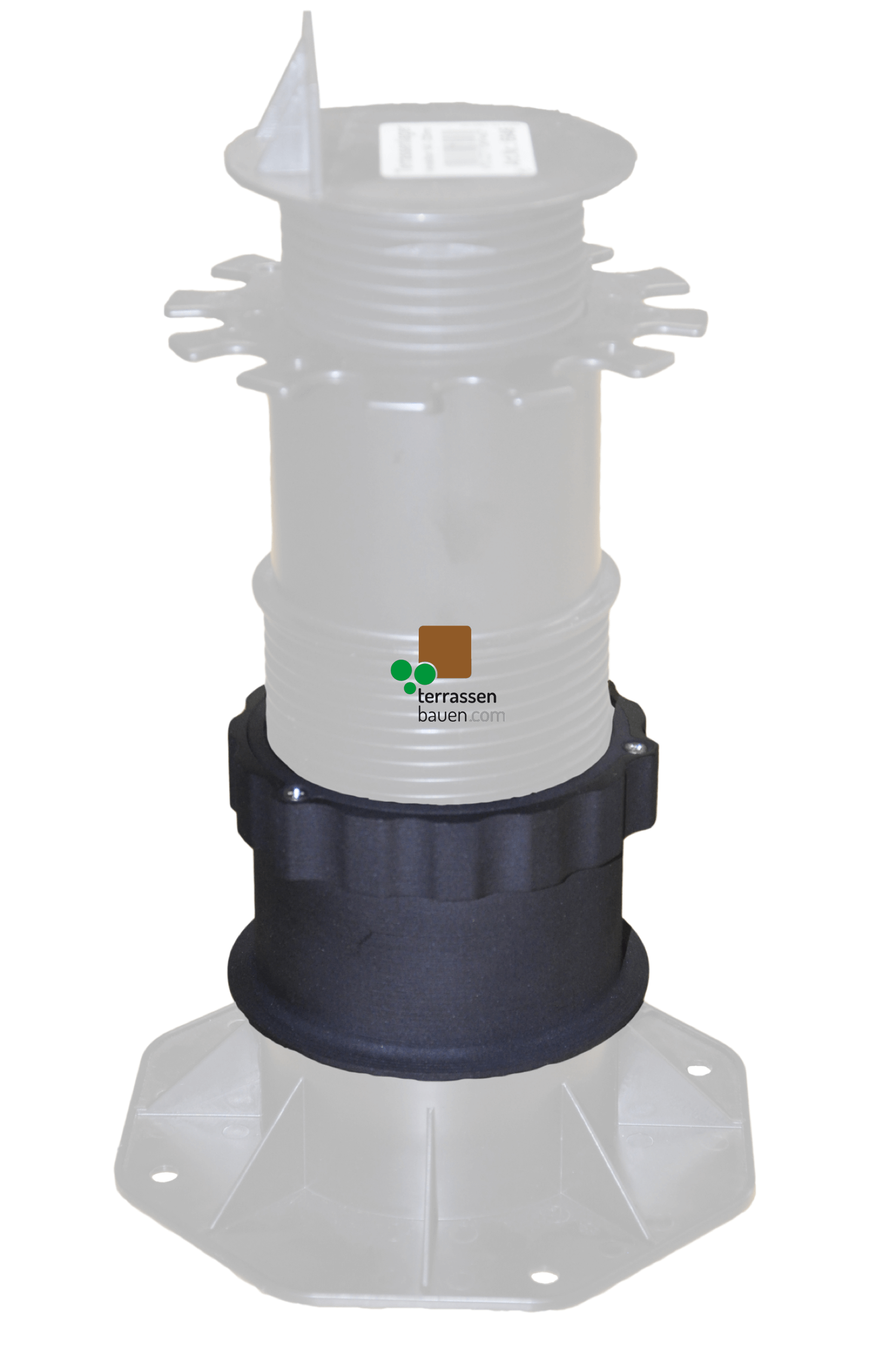

Adapter/Verlängerung für Terrassenlager um 80mm.Mit diesen zusätzlichen Adaptern verlängern Sie die Terrassenlager jeweils um 80mm.Damit sind Gesamthöhen von bis zu 385mm zu erreichen.

Günstige Unterlege-Pads aus Gummigranulat zur Absicherung des konstruktiven Holzschutzes und zum Niveauausgleich von Terrassen-Unterkonstruktionen. Lieferbar in den Maßen: 70x70mm 3mm (40 Stück) 8mm (24 Stück) 20mm (12 Stück) Durch die verschiedenen Höhen der Pads können alle notwendigen Differenzen ausgeglichen werden. Vorteile der Gummipads: Ausgleich kleiner Unebenheiten Holzschutz nach oben Bautenschutz nach unten keine scharfen Kanten Trittschalldämmung Waldbodeneffekt unverrottbar rutschfest kein Klappern der Terrasse

Mit dem DA-Verbinder ist die einfach Herstellung der Diagonalaussteifunf / Kreuzverbindung mit den Isostep Schienen TWIXT, BIG und H möglich, wenn diese keinen Höheausgleich benötigen, beispielsweise auf einer ebenen Betonplatte.

Winkel ür die Herstellung von Diagonalaussteifungen und Kreuzverbindungen mit der BAS und 50x30mm Alu Unterkonstruktion.

K&R Terracon Eckverbinder für aktuelle Alu UK 50x30mm Schenkellänge 196mm Diese Eckverbinder für die Alu-Unterkonstruktionsprofile erlauben den Aufbau eines durchgehenden stabilen Rahmens. Mit zusätzlichen Queraussteifungen entsteht so eine extrem stabile und verwindungssteife Unterkonstruktion für Ihre Terrasse, die länger halten wird als jeder Deckbelag. Lieferumfang inkl. Schrauben.

K&R Terracon Eckverbinder für aktuelle BASE Alu UK Schenkellänge 196mm Diese Eckverbinder für die BASE-Unterkonstruktionsprofile erlauben den Aufbau eines durchgehenden stabilen Rahmens. Mit zusätzlichen Queraussteifungen entsteht so eine extrem stabile und verwindungssteife Unterkonstruktion für Ihre Terrasse, die länger halten wird als jeder Deckbelag. Lieferumfang inkl. Schrauben.

K&R Terracon Eckverbinder für aktuelle H Isostep Schenkellänge 196mm Diese Eckverbinder für die H-Isostep-Unterkonstruktionsprofile erlauben den Aufbau eines durchgehenden stabilen Rahmens. Mit zusätzlichen Queraussteifungen entsteht so eine extrem stabile und verwindungssteife Unterkonstruktion für Ihre Terrasse, die länger halten wird als jeder Deckbelag. Lieferumfang inkl. Schrauben.
